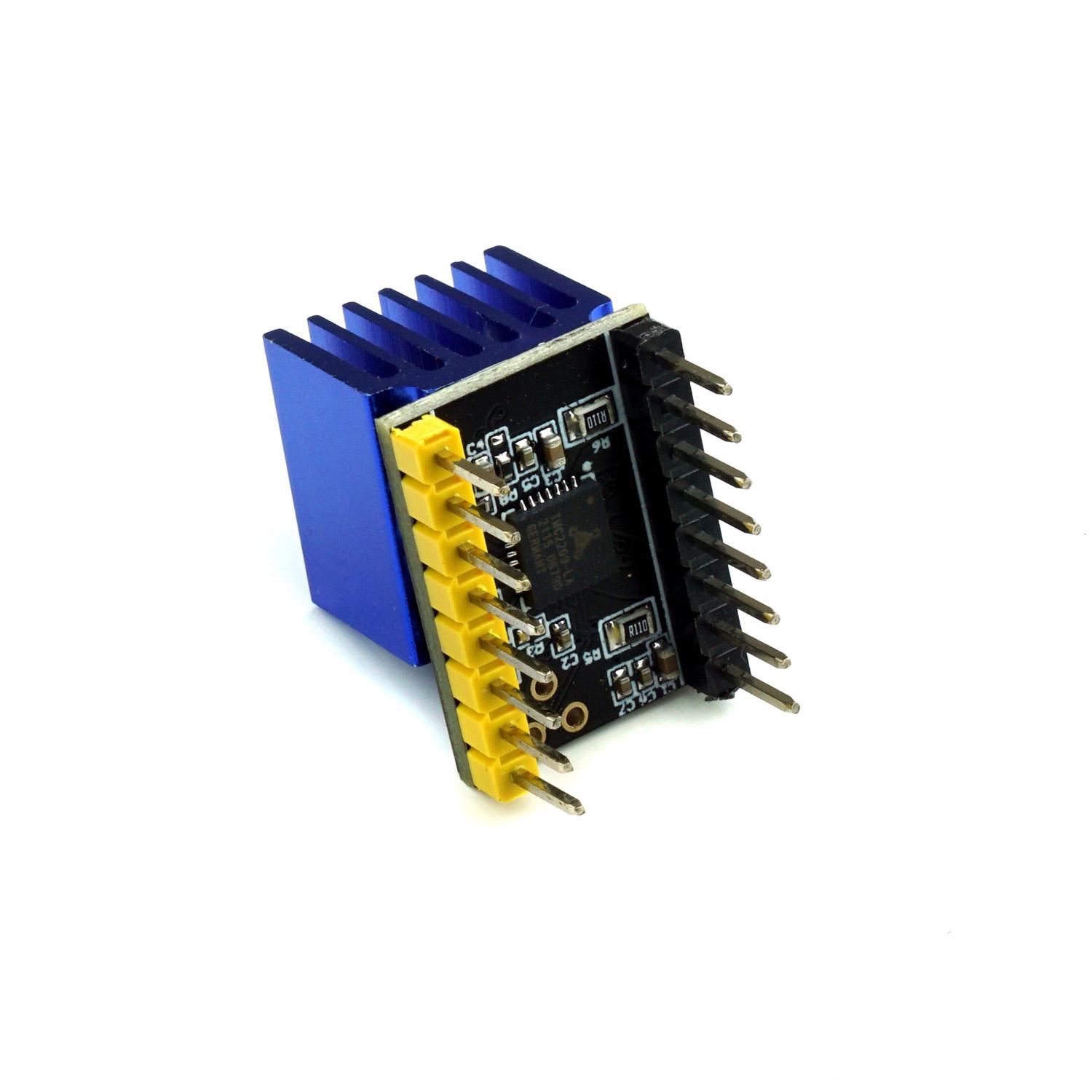

Ново поколение драйвери за стъпкови мотори, предназначени за 3D принтери в подобрена версия с радиатор. Моделът TMC2209 stepstick върху платка от Big Tree-Tech се характеризира с високо качество на изработка и подобрено разсейване на топлината благодарение на увеличената повърхност на радиатора. Характеризира се с висока ефективност – много е тих, супер точен – предотвратява отклонения и пропускане на стъпки, предотвратява вибрации, което предотвратява появата на ивици и бразди върху принтираните изделия.
Контролерът използва много иновативни технологии, като например:
- StealthChop2 – осигуряване на тиха и гладка работа на електромотора
- SpreadCycle – позволява динамично управление на електромотора
- CoolStep – позволява спестяване на енергия до 75%, като по този начин намалява отделянето на топлина
- StallGuard4 – извършва непрекъснато измерване на тока без допълнителни сензори
Контролерът работи с напрежение от 4,75 V до 28 V и може да бъде натоварен с непрекъснат ток от 2 A и моментен ток до 2,8 A. Съвместим е с предишната версия TMC2208. Има възможност за въвеждане на настройки през UART интерфейса, което отваря възможност за широка гама от допълнителни настройки. Има потенциометър за регулиране на ограничението на тока; завъртането му по посока на часовниковата стрелка намалява тока и го увеличава обратно на часовниковата стрелка.

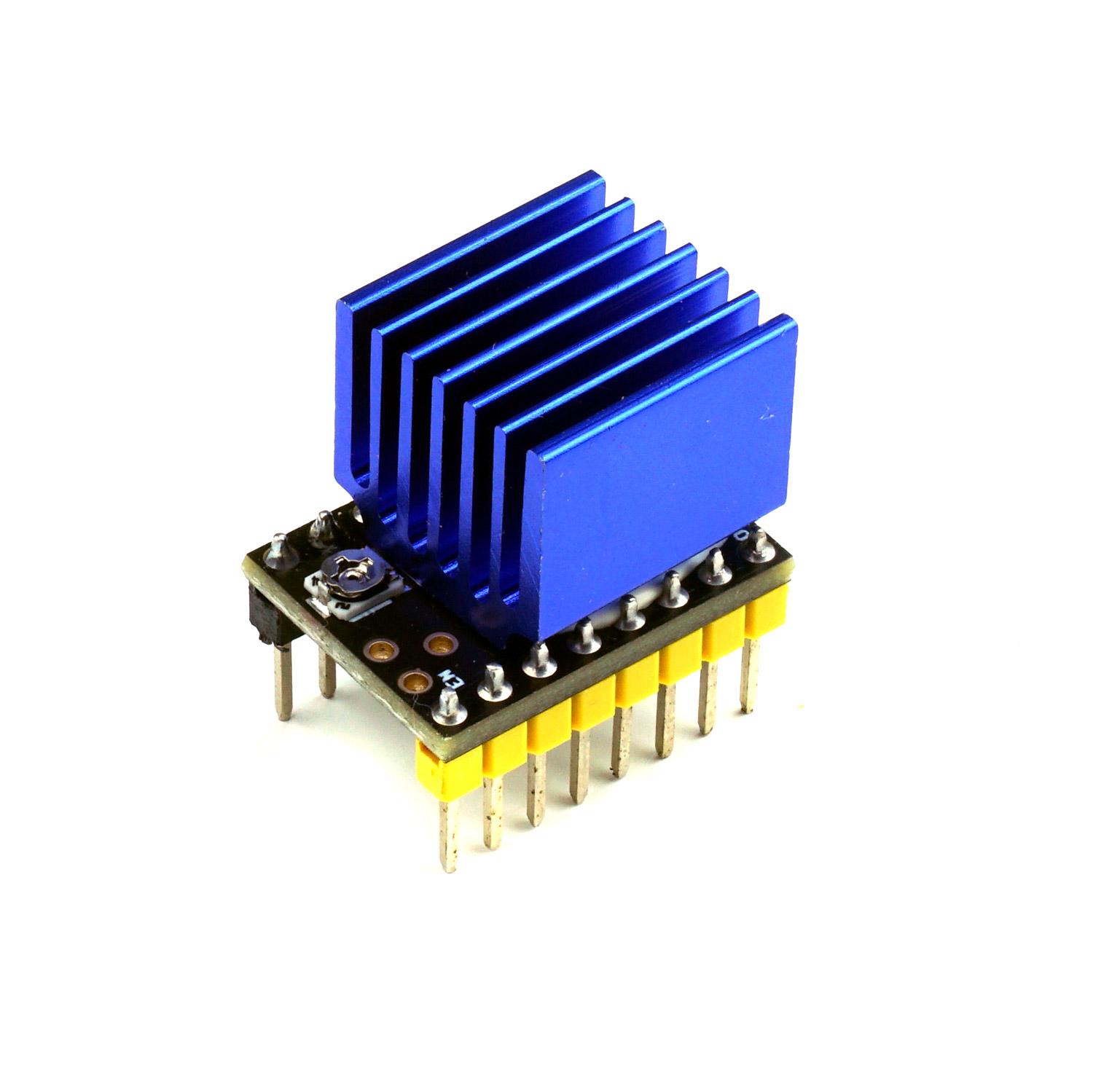

Радиаторът е предварително залепен за драйвера.
Технически характеристики:
- Захранващо напрежение: 3.3V – 5V
- Напрежение на стъпковия мотор: от 4.75V до 29V
- Максимален продължителен ток 2A, моментен до 2.8A
- STEP/DIR интерфейс с 8, 16, 32 и 64 микро стъпки
- UART & OTP разширена конфигурация
