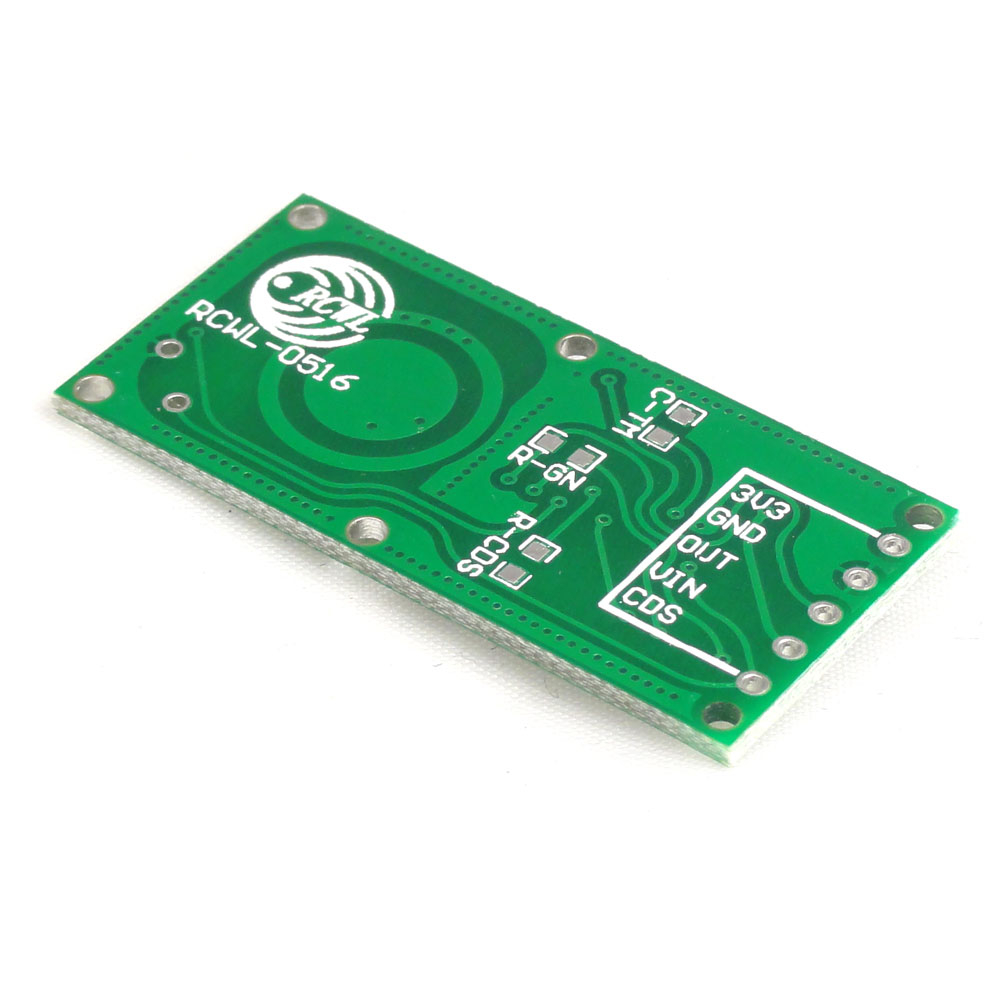

RCWL-0516 е компактен доплеров радар и микровълнов сензор за движение, предназначен за откриване на движещи се обекти. Модулът използва микровълни за засичане на движение и е подходящ за Arduino, ESP32, Raspberry Pi и други различни DIY проекти. Платката работи на принципа на Доплеровия ефект.
Препоръчително е да оставите повече от 1 см свободно пространство от всяка страна на модула.
Подходящ в проекти за:
- автоматично осветление
- алармени системи
- засичане на движение, където сензорът е скрит

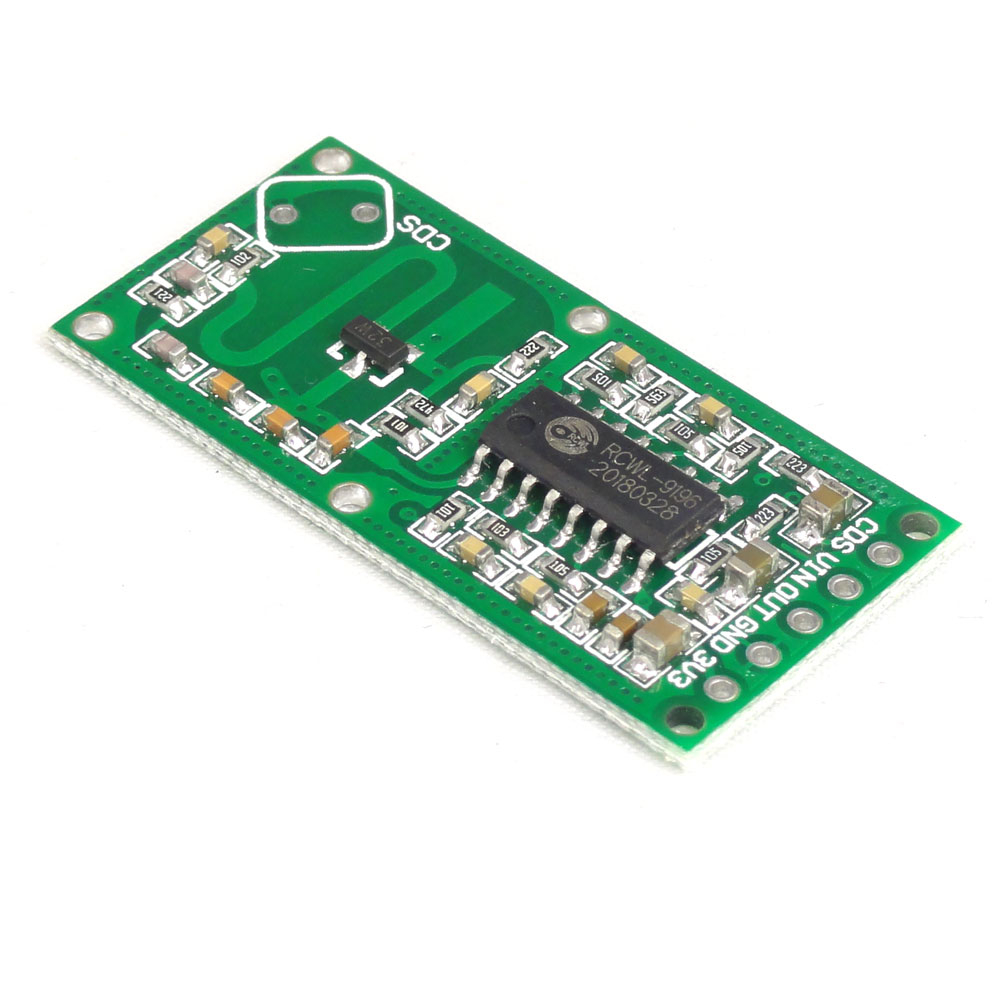

Пинаут / Схема на свързване:
- 3V3 – 3.3V изходно напрежение, може да се използва за захранване на други елементи
- GND – Земя
- OUT – изходен логически пин, сигналът става HIGH (3.3V) за 2сек. след засичане на обект
- VIN – входно напрежение 4-28V
- CDS – възможност за свързване на сензор за светлина
Технически характеристики:
- Захранващо напрежение: от 4V до 28V
- Честота на вълните: около 3,15 GHz
- Изходно напрежение: 3.3V
- Засича на 360°
- Разстояние на засичане: до 7м
- Размери: 35мм x 17мм
